はじめに

Windows環境で Apple Magic Keyboardを使用しているのですが、地味に不便だったのがバッテリー残量がわからないこと。

そこで、ゲーム開発がいち段落し、Bluetooth環境のアップデートも行った事で、開発にチャレンジしてみました。

結果完成して、Ｃ＃でコードを書きgit hub にリポジトリを作成して、公開まで一気に進めています。

build後のバイナリーファイルも公開済みです。

EXEの実行がもし怖い場合は、ソースコードを公開してますので、ご自身でコマンドラインからビルドを実行してください。

以下は、Windows環境において、Apple Magic Keyboard（テンキー付きモデル）のバッテリー残量をタスクトレイで常駐監視する軽量アプリケーションの実装内容をまとめています。

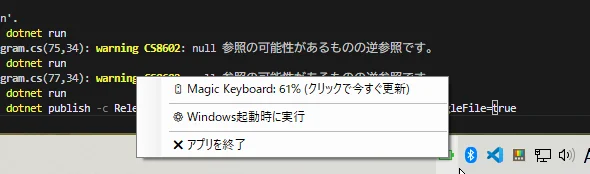

スクリーンショット

[DEV_CODE] Win32 HID APIを使用したWindows向けMagic Keyboardバッテリー監視ツールの実装 [DEV_CODE] Win32 HID APIを使用したWindows向けMagic Keyboardバッテリー監視ツールの実装

マルチ言語にも対応しました（v.1.2.0）

[DEV_CODE] Win32 HID APIを使用したWindows向けMagic Keyboardバッテリー監視ツールの実装

[DEV_CODE] Win32 HID APIを使用したWindows向けMagic Keyboardバッテリー監視ツールの実装

📦 リポジトリ・配布先

本プロジェクトのソースコードおよびコンパイル済みバイナリは以下で公開しています。

  • GitHub: ixtan/MagicKeyBattery
  • Download (ZIP): [Latest Release v1.0.0]

🔍 技術的課題とアプローチ

1. キーボード排他制御の回避（アクセス権 0 開け）

Windowsはセキュリティおよびキー入力の整合性を保つため、標準キーボードデバイス（Col01 系統）をシステム側でガッチリ占有（排他制御）しています。そのため、通常の外部アプリケーションが GENERIC_READ | GENERIC_WRITE でデバイスハンドルを開こうとすると、Win32Error: 5 (Access Denied) で拒絶されます。

【対策】 Win32 APIの CreateFile を呼び出す際、第2引数のアクセス権（dwDesiredAccess）にあえて 0（アクセス権なし） を指定してハンドルを取得します。HIDデバイスの仕様上、アクセス権が0であっても、HidD_GetInputReport 等によるコントロールパケットの送受信は許可されるという定石を利用し、システムの排他制御をすり抜けて通信経路を確保しました。

2. 通信窓口（Collection）と Report ID の特定

Apple製デバイスは、タイピング用のメインチャンネルとは別に、特殊な制御信号をやり取りするための拡張チャンネル（Col02）を持っています。また、モデルやファームウェアによってバッテリー情報を返却するマジックナンバー（Report ID）が異なります。

【対策】 0x01 から 0xFF（255）までのすべてのReport IDに対し、バッファサイズを変えながら HidD_GetInputReport と HidD_GetFeature を網羅的に叩く総当たりプロービングを実施しました。その結果、検証に使用したテンキー付きモデル（PID: 026c）においては以下の仕様でデータが取得できることを突き止めました。

  • 窓口: Col02 インターフェース
  • API: HidD_GetInputReport
  • Report ID: 0x90
  • 格納先: 返却バッファの 3バイト目（インデックス 2） に16進数で残量データ（0〜100%）が格納

🛠️ 主な実装機能

1. ゼロアセットによる動的アイコン生成

アプリケーションの軽量化とポータビリティを担保するため、外部の .ico ファイルを一切同梱していません。C#の Graphics クラスを使用し、メモリ上の16x16ピクセルのキャンバス（Bitmap）に直接バッテリーの外枠と残量インジケーターを1ピクセル単位で描画しています。 描画のたびに増えるHiconハンドルによるGDIリソースリークを防ぐため、user32.dll の DestroyIcon をP/Invokeし、古いハンドルを厳密に破棄する設計としています。

2. 監視負荷の最適化（3分ポーリング）

OSスタックがキャッシュしているHIDレポートを取得するため、高頻度なスキャンは不要です。常駐アプリとしてのリソース消費を極小化するため、スキャン間隔を 3分（180,000ms） に設定。CPU・Bluetooth帯域・キーボード側のバッテリーのいずれに対しても負荷をほぼゼロに抑えています。

3. レジストリ連携によるスタートアップ登録

コンテキストメニュー内の「Windows起動時に実行」のチェック状態と連動し、Windowsのレジストリ（HKEY_CURRENT_USER\Software\Microsoft\Windows\CurrentVersion\Run）へ、実行中プロセスの絶対パスを自動的に書き込み/削除する仕組みを組み込んでいます。
